Uusin saapunut automaattinen kaksipäinen anilox-tela-uv-pinnoituskone. Suunniteltu käyttämällä huippuluokan materiaalia ja uutta teknologiaa NEW STAR -kiinalaisvalmistajalta. Mahdollistaa UV-, vesipohjaisen, pehmeän kosketuksen, mattapintaisen ja kiiltävän pinnoitteen... Erityisesti korkealaatuisille hienotulosteille, joita käsitellään suurissa tehtaissa.
Automaattinen kaksipäinen anilox-tela-uv-päällystyskone on innovatiivinen ja turvallinen ratkaisu paperin vesipohjaiseen ja pehmeän kosketuspäällystykseen. NEW STAR on maailmanlaajuinen automaattisen kaksipään anilox-rulla-uv-pinnoituskoneen valmistaja ja viejä. Kiinassa voit räätälöidä tarpeitasi löytääksesi sopivimmat pinnoituskoneet parhaalla hinnalla.

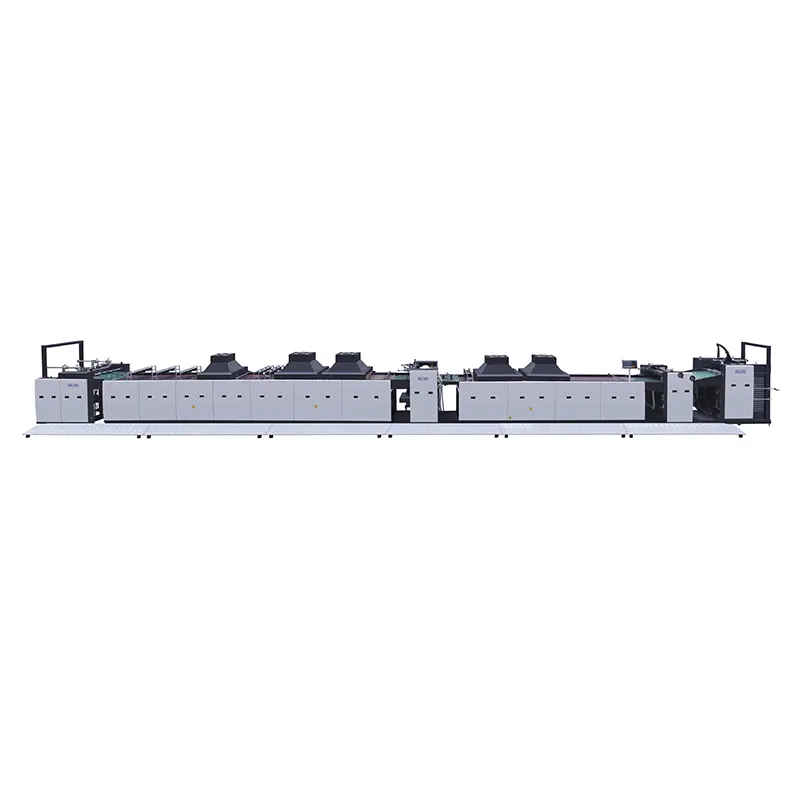

SGUV-800/1200 Automaattinen kaksipäinen anilox-tela-uv-pinnoituskone on ensimmäinen Feihuan kehittämä kotimainen tuote, joka kumoaa perinteisen kumitelapinnoitteen.
Uusin anilox-pinnoitusprosessi: ratkaise appelsiininkuoren ja -jyvän ilmiö kokonaan!
Malli |
SGUV-800 |
SGUV-1200 |
Suurin arkkikoko |
820*1000mm |
1200*1000mm |
Pienin arkkikoko |
270*270mm |
300*300mm |
Arkin paino |
250-500g/m2 |
250-500g/m2 |
Arkin paino |
128-500g/m2 |
128-500g/m2 |
Nopeus |
5-100 m/min |
5-100 m/min |
Nopeus |
5-60 m/min |
5-60 m/min |
Tehoa |
45 kW |
50 kW |
UV-lamppu |
3kpl x 8kw |
3 kpl x 9,75 kW |
IR lamppu |
18 kpl x 1,5 kW |
18 kpl x 1,5 kW |
Paperin syöttökorkeus |
1100 |
1100 |
Paperipinon korkeus |
1050 |
1050 |
Paino |
6000kg |
65000kg |
Ulottuvuus |
16500x1850x20000mm |
16500x2050x2000mm |
Soveltuu Solven korkealaatuisiin hienotuotteisiin: vesipohjainen öljy, pehmeä kosketusöljy, naarmuuntumaton öljy, kalvonvaihtoöljy jne.
1: Suuren halkaisijan anilox-telan suora pinnoite, ei tarvitse siirtää kumitelaa, voi varmistaa öljyn paksuuden paperilla, jopa ilman appelsiinin kuorta
2: Suljettua kaavinta käytetään öljyn kierrättämiseen öljypiirin sisällä ilman öljyn ulosvirtausta, mikä voi tehokkaasti vähentää öljyhävikkiä ja haihtumista.
3: Ylä- ja alatelat ovat riippumattomilla moottoreilla, joissa ei ole mekaanisia rakoja, mikä voi varmistaa, ettei pinnoitteessa ole raitoja.
4: Telojen puristusta ohjaavat servomoottorit, raon paksuus asetetaan suoraan kosketusnäytölle ja rakoa ohjataan servomoottorilla, mikä tekee ohjauksesta tarkempaa ja helpompaa!
5: Korkea älykkyys, yhden näppäimen käynnistyskiihdytys, kätevämpi ja tehokkaampi kuin perinteinen segmentoitu ohjaus!
6: Akselin pää on 55 mm suuri, mikä on vakaampi ja kiinteämpi kuin perinteinen 35 mm suurella nopeudella, ilman muodonmuutoksia ja hyvä pinnoitevaikutus!
1. Automaattinen paperinsyöttöosa
Paperinsyöttölaite on tärkeä osa päällystyskonetta. Paperinsyöttölaitteen tehtävänä on automaattisesti, tarkasti, tasaisesti ja säännöllisin väliajoin erottaa arkit yksitellen ja lähettää ne jatkuvasti tavallisiin kohdistusosiin.
Tämän koneen paperinsyöttömenetelmä on jatkuva paperinsyöttö, jonka etuna on korkea automaatio, kompakti rakenne, hyvä suorituskyky, kätevä käyttö, tarkka paperin syöttö ja korkea tarkkuus. Paperinsyöttölaitteen pääkomponentit ovat paperinsyöttösilta, paperinsyöttöpää, pinoamispöytä, nostojärjestelmä ja voimansiirtojärjestelmä.
Ota käyttöön öljytön tyhjiöilmapumpun imujärjestelmä
(2) Nopea offset-painosyöttölaite (12000 arkkia/tunti) nopean ja vakaan toiminnan varmistamiseksi
(3) Taajuusmuunnosnopeus ohjaa paperinsyöttöä
(4) Tuotantolinjan paperinsyöttöpöytä sijoitetaan ja kuljetetaan tyhjiöimulla tasaisen, siistin ja vakaan kuljetuksen varmistamiseksi.
(5) syöttöpöydän ylä- ja alarajan suojalaitteet; manuaalinen nopea nosto;
x
(7) Kiinnitetty kaksinkertainen arkkiohjain: kahden tai useamman arkin syöttämisen tunnistus- ja sammutusjärjestelmä: käytä turvajännitteen ilmaisimen induktiota kahden tai useamman paperiarkin havaitsemiseen;

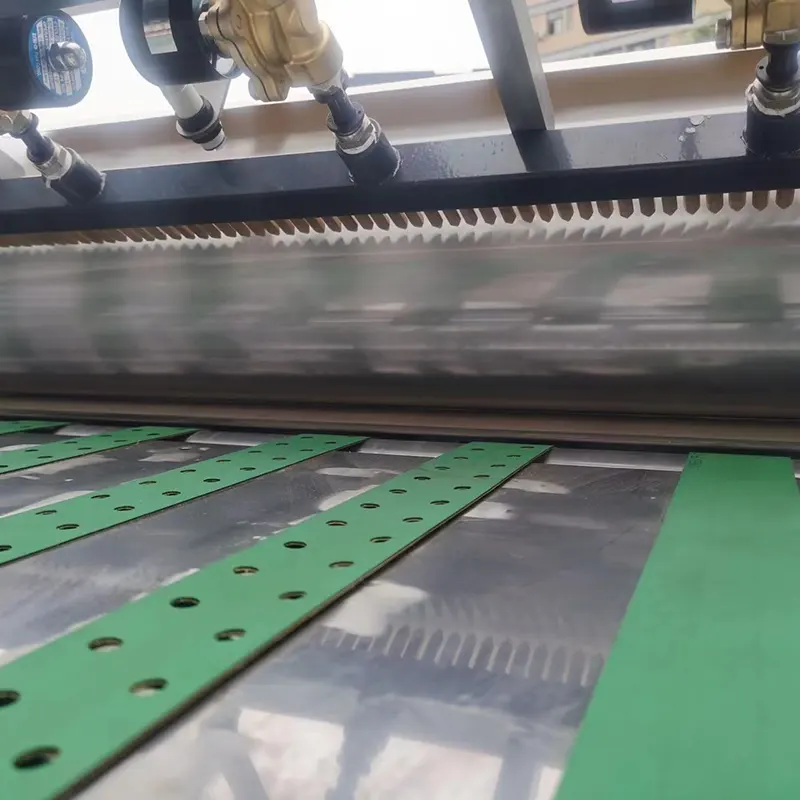

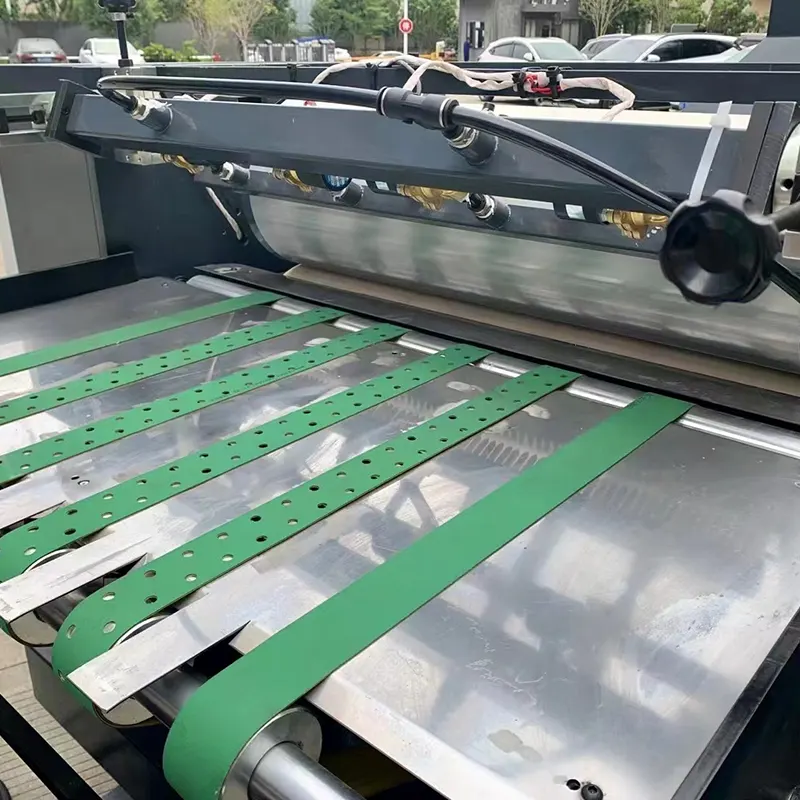

2. Perusöljypäällystyspää (valinnaisella ilmaveitsilaitteella)
Peruspää on tärkeä laite, jolla varmistetaan, että paperi saa tasaisen UV-kerroksen, mikä voi parantaa musteen ja UV-lakan välistä tarttuvuutta.
Päällystyspääyksikössä on seuraavat ominaisuudet:
Levitä perusöljyä täyttämään kapillaarit paperin pinnalla;
Lisää tarttuvuutta UV-pinnoitteen ja musteen välillä; vähentää pinnoitteen tunkeutumista paperin puhtaan valkoisuuden säilyttämiseksi;
Säästä korkealaatuisten öljytuotteiden, kuten kalliiden UV-öljyjen, kosketusöljyjen ja kalvoa korvaavien öljyjen kulutusta;
Irrotettava alakaavin, helppo puhdistaa ja vaihtaa terä, ja kaavin puhtaammin
Pääkäyttöjärjestelmä käyttää synkronista hihnakäyttöä, kaksoislaakeroitua painetta kestävää rakennetta, tarkkaa ja kestävää
Rullapaperin vika, automaattinen pysäytys, automaattinen hälytys.
Valukappaleet käsitellään yhtenä kappaleena, jolla on vahva jäykkyys, vakaus ja kestävyys!
Varustettu erittäin herkällä ilmaveitsijärjestelmällä (valinnainen), joka sopii sekä paksun paperin että ohuen paperin päällystämiseen;

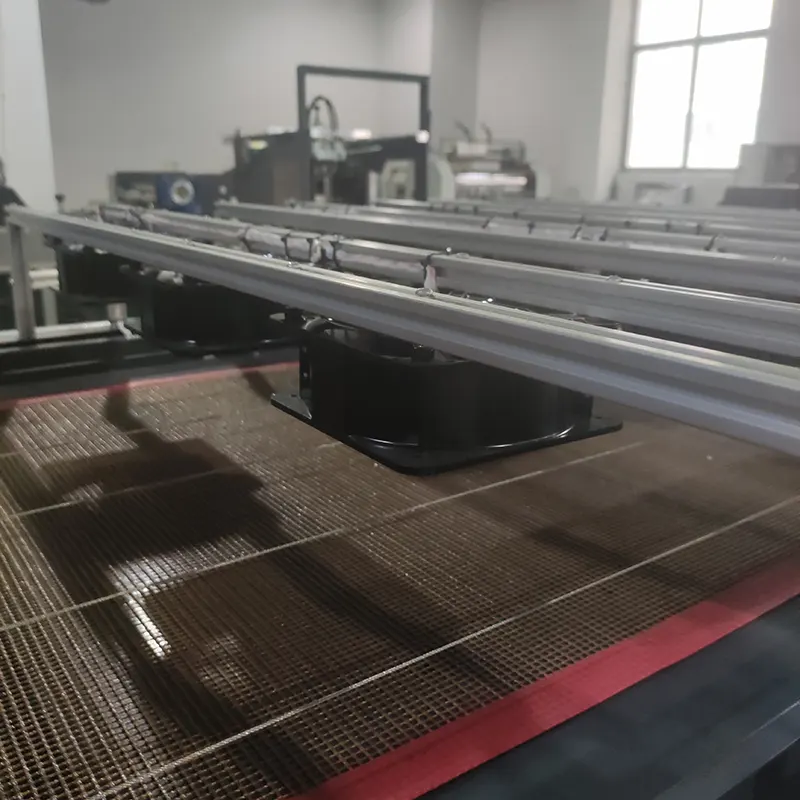

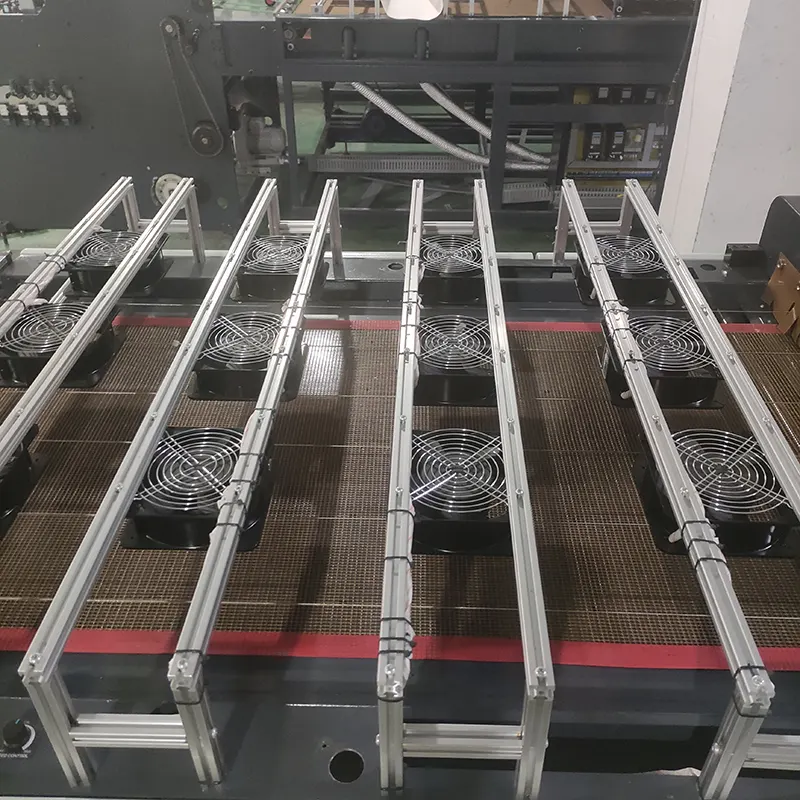

3. IR-kovetusjärjestelmä
Vesipohjainen infrapunakuivain tarkoittaa, että kun infrapunasäteitä säteilee pinnoitteen pintaan, osa siitä heijastuu pinnoitteen pintaan ja loput menee pinnoitteen sisään. Lämpöenergiaa varten pinnoitteen lämpötilaa nostetaan, mikä nopeuttaa kuivumista.
(1) Sitä voidaan käyttää kuivaamiseen vedellä tai liuottimella pinnoittamisen jälkeen, pinnoitusnesteellä jne.;
(2) Uunin sisällä on lämpötila-anturi, kun valolaatikon lämpötila saavuttaa asetetun arvon, se ylläpitää vakiolämpötilaa;
(3) Tuuletinjärjestelmä, paperi kuivuu nopeasti eikä tartu takaisin; (4) Ota käyttöön energiaa säästävä kuumailmakiertokuivausmenetelmä, joka säästää enemmän sähköä;
(5) Paperiin ei ole kiinnitetty tarttujan alipaineimua, ja se on vakaa, eikä se väänny, kellu tai kasa paperia;

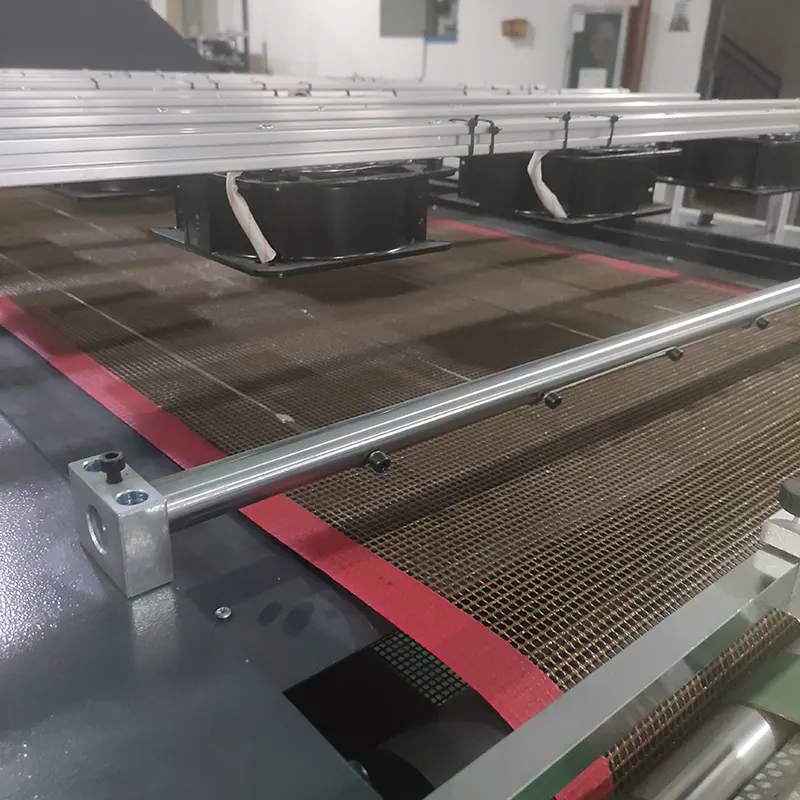

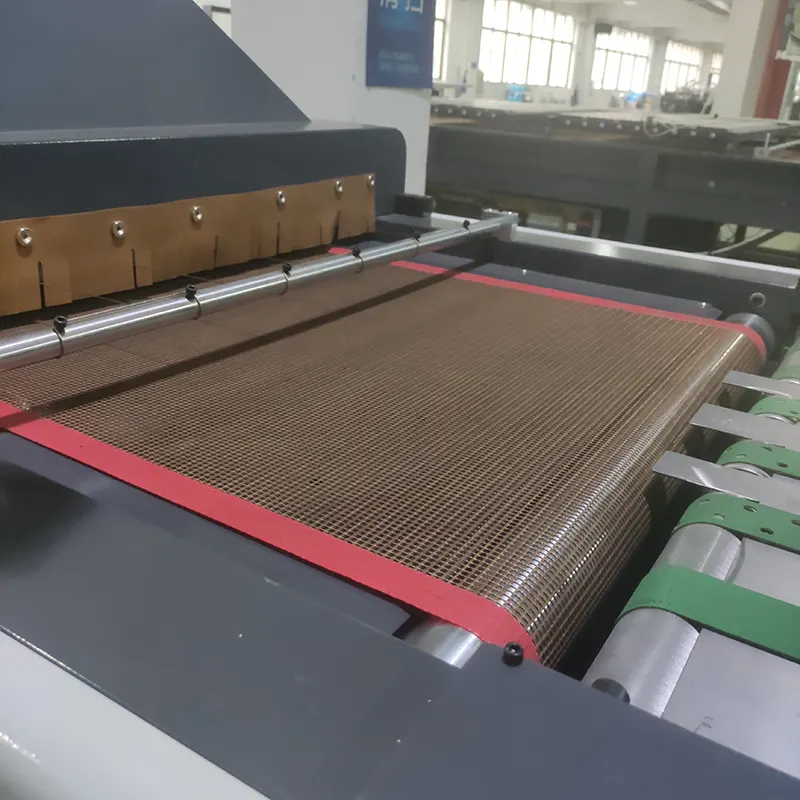

(6) Teflon-kuljetinhihna: ei muodonmuutoksia, ei vastusta, ultraviolettisäteilyä estävä, kestävä, automaattinen kuljetinhihnan korjausjärjestelmä, vakaa ja ei meluaï¼
(7) IR-kuivaus koostuu 18 lampusta, jotka on jaettu kahteen ryhmään (tai 3 UV:stä jaettuna kolmeen ryhmään), automaattisen vakiolämpötilan asettamisen, itsenäisen lämpötilan säädön;
x
(9) Kuljetinhihnan itsestään sammuva toiminto tukkeutumisen ja tulipalon estämiseksi; (10) IR-kuivausjärjestelmä, kevyt kuivaus, johon ilmanvaihto ei vaikuta, voi tehokkaasti kuivata perusöljykerroksen paperin pinnalla, eikä aiheuta paperia venymään ja vääntymään lämmön vaikutuksesta;
(11) Suihkujäähdytyksellä on korkea ilmanpaine, korkea ilmamäärän säätövakaus, alhainen melu ja automaattinen toiminta. Perinteisiin tuuletinjärjestelmiin verrattuna kuivausnopeus on nopeampi ja vaikutus on parempi.ï¼
Kuivaustunnelin päärunko käyttää infrapunakuivausta ja tuuletinjäähdytystä, jolla on parempi jäähdytysvaikutus, enemmän virransäästöä ja energiansäästöä.

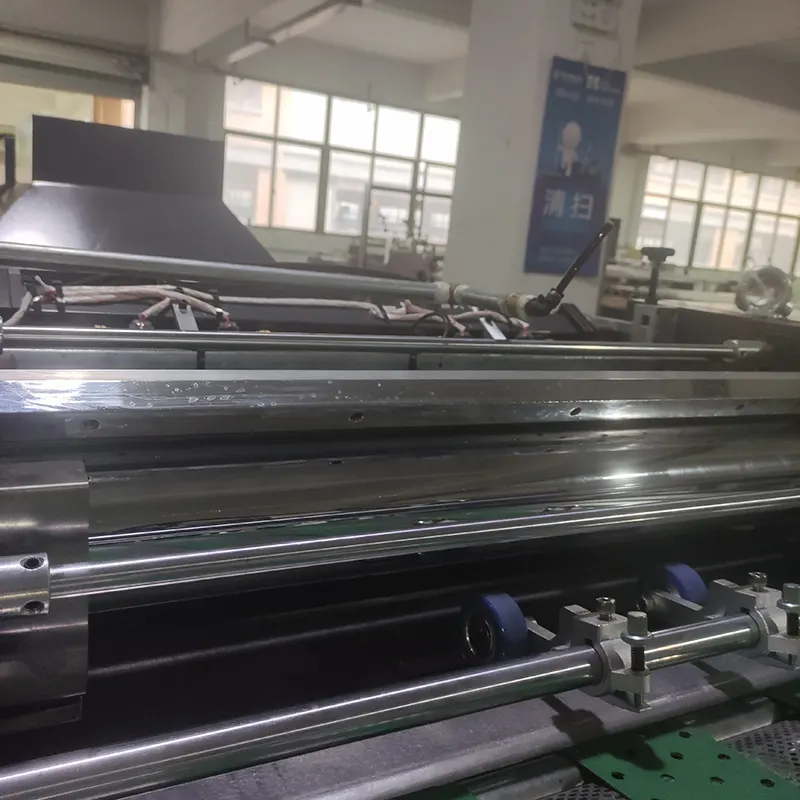

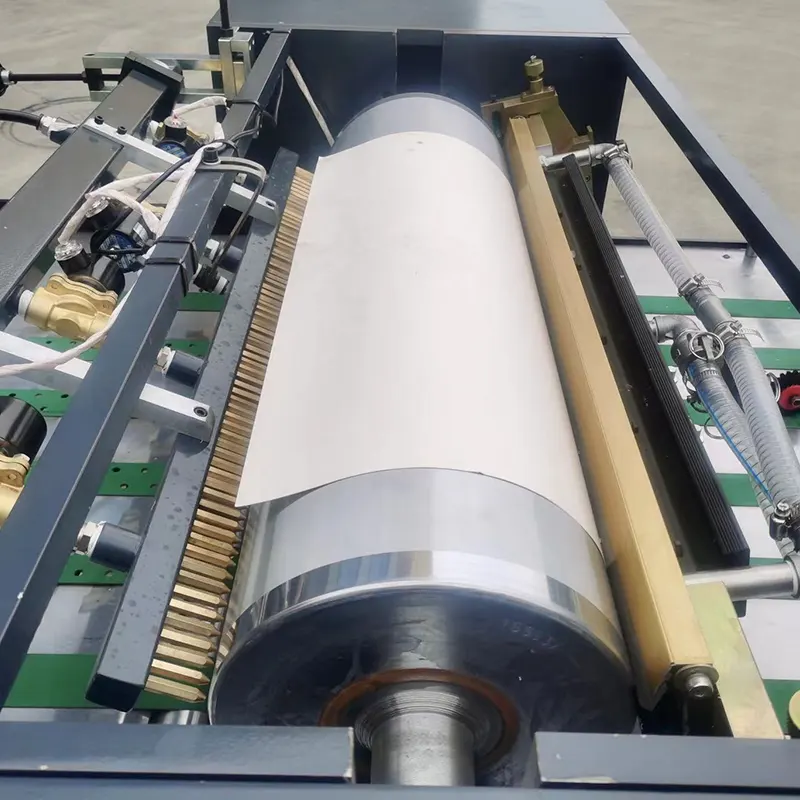

4. Anilox-telan päällystyspää (valinnaisella ilmaveitsellä)
Öljypäällystyskoneella tarkoitetaan lasitusmaalin pinnoittamista painotuotteen pinnalle ja sen tasoittamista ja kuivaamista.
(1) Pintaöljypinnoitteen isäntä, erittäin herkkä ilmaveitsijärjestelmä, tietokoneohjaus (valinnainen), sopii paksulle paperille ja ohuelle paperille
Kaksikäyttöinen pinnoite;
(2) Kehittynyt ja turvallinen automaattinen valvonta-, sammutus- ja hälytysjärjestelmä rullapaperin päällystämiseen.
(3) Hidaskäyntinen virheenkorjaus, rullapaperin käsittelyn jälkeen paperi työntyy ulos;
(4) Ei tarttujan tyhjiöilman imua, kiinnittyy paperiin, ei vinossa;
(5) Äskettäin kehitetty suuren halkaisijan anilox-telan suorapinnoitus ei vaadi kumitelan siirtoa, mikä voi varmistaa öljyn paksuuden ja tasaisuuden paperilla
(6) Alkuperäisen tekniikan ylä- ja alatelat ovat riippumattomilla moottoreilla, joissa ei ole mekaanisia rakoja, jotka voivat varmistaa, ettei pinnoitteessa ole raitoja.
(7) Suljettua kaavinta käytetään öljyn kierrättämiseen öljypiirin sisällä ilman öljyn ulosvirtausta, mikä voi tehokkaasti vähentää öljyhävikkiä ja haihtumista.
5. Toinen IR-uuni (kuten kohta 3)
6. Automaattinen toimitusjärjestelmä
Automaattinen paperinjakelukone on varustettu tuulettimella jäähdytetyllä paperinpuristusrakenteella, joka pystyy toimittamaan paperin täydellisesti koneen nopean käytön aikana varmistaen, että paperi toimitetaan siististi.
(1) Hihnalla on hiljainen paperinsyöttö, ja ylempi ja alempi painekisko on suunniteltu varmistamaan tasainen ja tasainen toimitus.
(2) Vakuumiimupaperin stabilointilaite, joka pitää paperin vakaana; ohuen paperipäällysteen käpristymisen välttämiseksi,
(3) Toimituspöytää voidaan nostaa ja laskea käsin;
(4) syöttöpöydän ylä- ja alarajan suojalaitteet; (5) jakelupöydän automaattinen laskulaite ja toimitusrajan paperin pysäytys ja hälytysjärjestelmä;
(6) Automaattinen päällystyspaperin kumulatiivinen määrä;
(7) Satunnainen paperin automaattinen lajittelulaite ja ohjelmoitu ohjaus- ja hälytysjärjestelmä;
(8) Käyttämällä nopeaa pneumaattista valosähköistä yhden arkin paperinottojärjestelmää paperi on tarkkaa ja siistiä;
